Batterie-Monitor NASA BM1

Batterie-Monitor NASA BM1

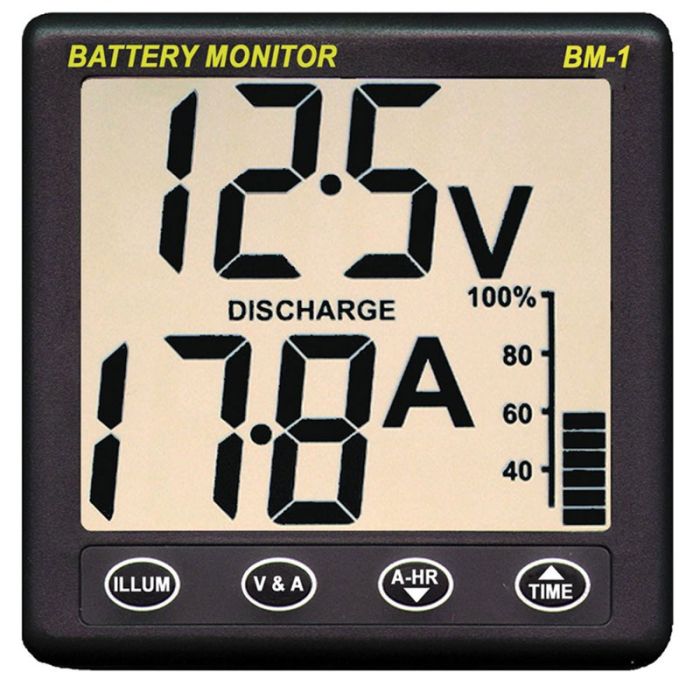

Der BM-1 wurde konstruiert für 12-Volt-Batterie-Systeme mit einer Kapazität von bis zu 600 Amperestunden. Er wird komplett mit einem 100 Ampere Shunt und einem vorgefertigten Kabelbaum (incl. fliegender Sicherung) geliefert, was eine einfache Installation gewährleistet. Der Monitor zeigt durchgehend die Spannung, Lade- und Entladeströme, Ampere-Std., den aktuellen Ladezustand und den Zeitpunkt für Ladung oder Entladung einer Batterie (z.B. der Verbraucherbatterie) an. Zusätzlich kann die Spannung einer zweiten Batterie (Starterbatterie) überwacht werden. Das alles gewährleistet mehr Effizienz bei der Anwendung, eine höhere Lebensdauer und verringert das Risiko von Batterieausfällen.

Abmessungen: 110 x 110 x 27 mm. Betriebsspannung 8 - 16 Volt.

Lieferumfang: Display, Displaydichtung, Shunt, 5 m Kabelbaum incl. fliegender Sicherung (F1A, 5x20 mm), Klemmenleiste, Shunt/Batterie-Verbindungskabel (18 cm lang mit Kabelschuhen), Bedienungsanleitung


Betriebsspannung: 8 - 16 Volt
Stromaufnahme 3mA
Batteriekapazität: 5 - 600 Amp/Std.
Shunt max. Belastbarkeit: 100 A
Shunt Standard: 50 Millivolt / 100 Amp
Shunt-Anschlüsse: 6 mm Bolzen
Shunt/Batterie-Verbindungskabel
Länge 18 cm,
Kabelquerschnitt ca. 25 mm² / AWG2, Kabelschuhe: 1x 8 mm-, 1x 6 mm-Bohrung (BM-1)
Anzeige der Starter-Batterie-Spannung über seaparte Messleitung, nicht im Kabelbaum enthalten
Hinweis
Für den Shunt-Anschluss wird ein 6 mm Ringkabelschuh benötigt.
